混凝沉淀池混合攪拌器N=2.2kW D=1000mm

電機功率2.2KW

葉輪直徑1000mm

傳動軸材質：304不銹鋼

葉輪材質：玻璃鋼或不銹鋼304

使用電壓380V

雙曲面攪拌機性能和結構說明：

雙曲面攪拌機適合于污水或污泥中運轉，工作時，在水下任何部位都不得掛帶纖維，保證池內各區攪拌均勻，整個池內不會有污泥沉淀，無邊角。

雙曲面攪拌機能每日24小時連續運行, 設計使用壽命不小于20年。需在全浸沒條件下連續運行，在整個運行過程中運行平穩、無振動，運行時間至少10000小時。

攪拌機軸功率確保水體充分混合，保證池底平均流速≥300mm/s，電機功率大于實際軸功率的 1.15倍，并保證攪拌機在設計工況條件下不過載。

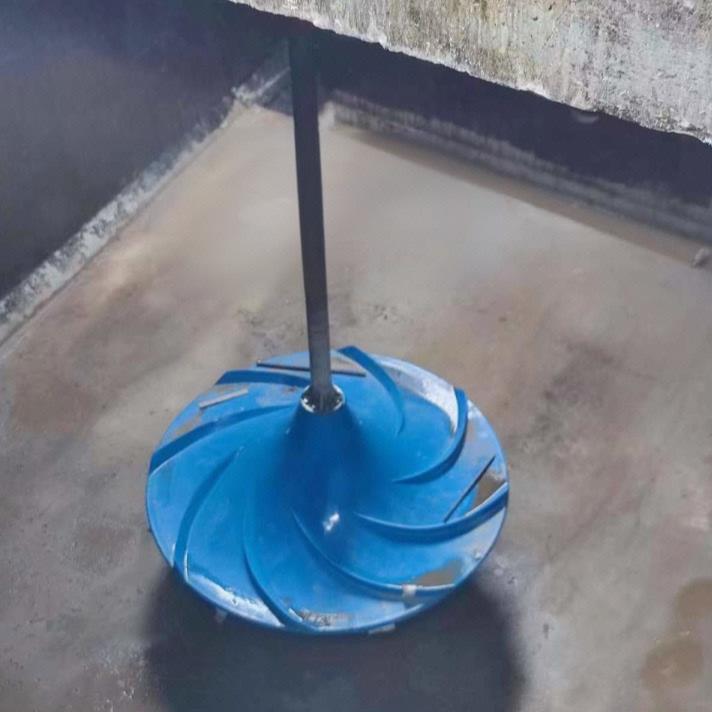

雙曲面攪拌機全部的重量受力支撐在混凝土樓板上，葉輪的位置接近于池底，底部不設軸承支撐，雙曲面攪拌機傳動主軸為整體設計與減速機直聯，不能為通過連軸器連接的分段式結構。通過懸臂式立軸與齒輪減速電機連接，并齒輪減速電機傳遞扭矩。

渦輪式葉輪圓錐體雙曲面形、半開式、錐面上帶有導流肋的形式。葉輪與軸的聯接采用沉孔螺母方式，不接受其它方式。

雙曲面攪拌機葉輪的轉向根據實際工藝的污水流態確定，可俯視為順時針或逆時針?lè)较蜣D(zhuǎn)動。

電機減速機和安裝基座安裝固定在混凝土樓板上，電機設計符合IEC標準，F(xiàn)級絕緣，電源380V，3相，50HZ，防護等級IP65，每小時可啟動至少12次。

減速機與電機直連，減速機采用斜齒輪減速機，齒輪設計符號DIN標準，齒輪材料為合金鋼，硬齒面，服務系數≥2.0，軸承額定壽命≥(L10)100000小時。

雙曲面攪拌機主要材料：

攪拌機主軸高強度薄壁中空純玻璃鋼GRP或304不銹鋼軸

渦輪式葉輪玻璃鋼GRP

螺栓、螺母、墊圈不銹鋼304

基座碳鋼防腐

現場電控柜：不銹鋼304材質

江蘇杜安環保生產的雙曲面攪拌機為成套裝置，包括驅動裝置、傳動立軸、玻璃鋼葉輪等，并配套提供現場不銹鋼電控箱、安裝工作橋、調速器（調速減速機），每套設備含電機防雨罩，要求材質304不銹鋼，以及包括所有隨機備品備件、專用工具、安裝調試維修使用手冊等，并負責現場指導安裝調試。

杜安環保提供安裝用的所有緊固件(包括預埋地腳螺栓、螺母、墊圈等)，并符合行業標準。

雙曲面攪拌機供貨范圍：

江蘇杜安環保生產的雙曲面攪拌機為成套裝置，除攪拌機主體外，成套地配備就地控制箱、安裝支架、緊固件等有效和安全運行所需的附件。供貨時提供安裝用的所有緊固件(包括化學螺栓或預埋地腳螺栓、螺母、墊圈等)。
